애자 라이너

  • EPOXY Resin 애자의 일반적 특성
  • 기계적 특성과 전기적 특성이 우수
  • 수배전반, 단로기, 차단기용 지지 애자
  • 수배전반과 각종기기를 소형화
  • 습기와 오염물질을 차단
  • 한국전기연구소개발시험필

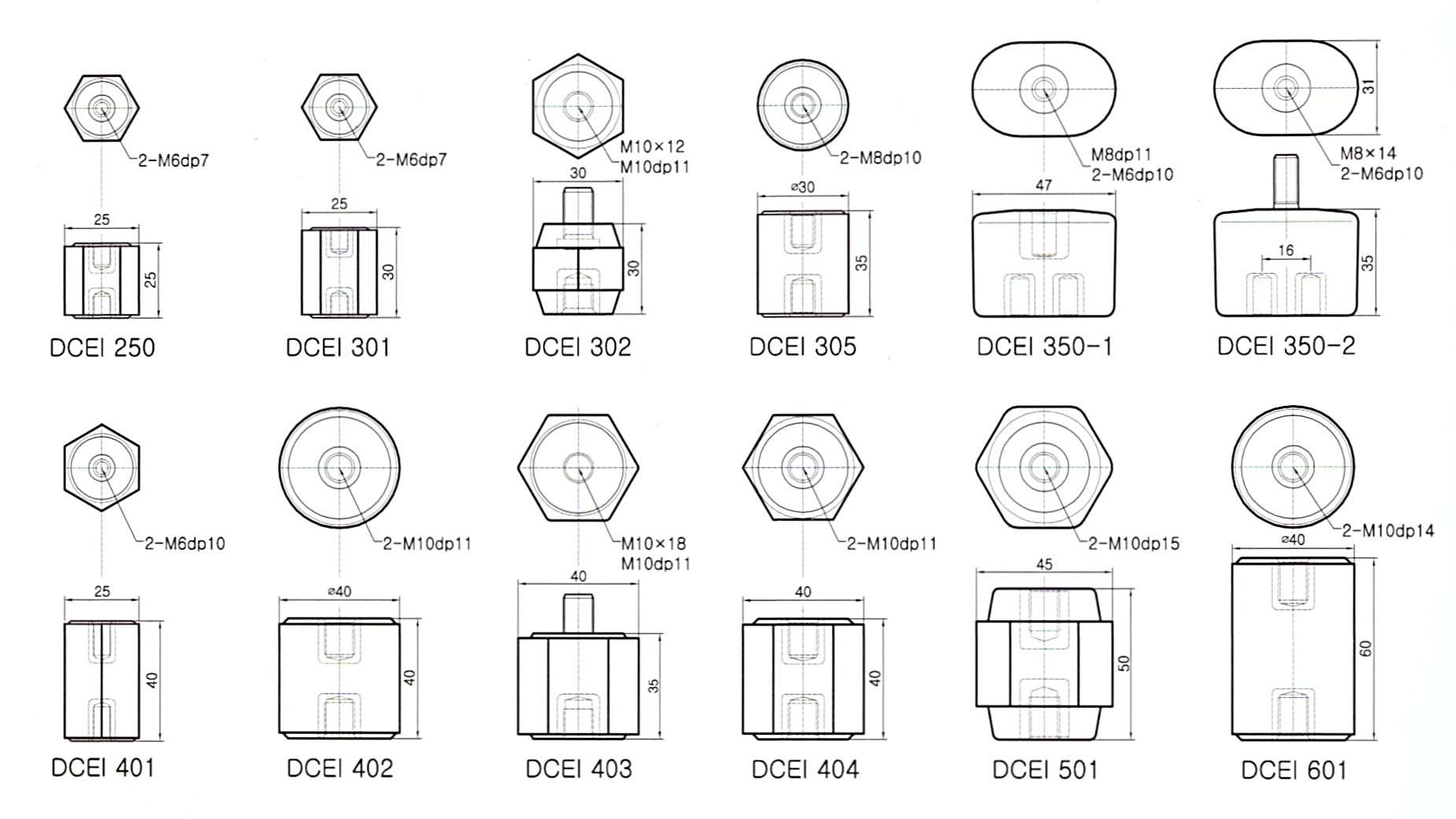

 저압용 (EPOXY 분말 재질)

형명 규격 정격전압 D.P.F 내전압 (1min) *굽힘하중 (1min) 인장하중 연면거리
DCEI​ 250 25*25 0.6 kv - 30 kg - 25 mm
DCEI​ 301 25*30 0.6 kv - 30 kg - 30 mm
DCEI​ 302 30*30 0.6 kv - 30 kg - 30 mm
DCEI​ 305 30*35 0.6 kv - 60 kg - 35 mm
DCEI​ 350-1 0.6 kv 5.4 kv 540 kg 800 kg 40 mm
DCEI​ 350-2 0.6 kv 5.4 kv 540 kg 800 kg 40 mm
DCEI​ 401 25*40 0.6 kv - 60 kg - 40 mm
DCEI​ 402 40*40 0.6 kv - 60 kg 800 kg 40 mm
DCEI​ 404 40*40 0.6 kv - 60 kg 800 kg 40 mm
DCEI​ 501 40*50 0.6 kv - 60 kg 800 kg 58 mm
DCEI​ 601 40*60 0.6 kv - 60 kg 800 kg 60 mm

*절연체 상부면에 가해짐

  • EPOXY Resin 애자의 일반적 특성
  • 기계적 특성과 전기적 특성이 우수
  • 수배전반, 단로기, 차단기용 지지 애자
  • 수배전반과 각종기기를 소형화
  • 습기와 오염물질을 차단
  • 한국전기연구소개발시험필

 고압용 (EPOXY 액상 재질)

형명 규격 공인 규격 정격전압 D.P.F 내전압 (1min) D.L.I 내전압  *굽힘하중(1min) 인장하중 연면거리
DCEI​ 801 75*80 EIF6A2 7.2 kv 22 kv 60 kv 360 kg 2000 kg 115 mm
DCEI​ 802 55*80 EID6A2 7.2 kv 22 kv 60 kv 180 kg 1000 kg 110 mm
DCEI​ 803 30*60*80 EIB6A2 7.2 kv 22 kv 60 kv 60 kg 1000 kg 100 mm
DCEI​ 804 85*80 EIH6A4 7.2 kv 22 kv 60 kv 720 kg 2000 kg 115 mm
DCEI​ 901 75*90 EIF6A4N 7.2 kv 22 kv 60 kv 360 kg 2000 kg 125 mm

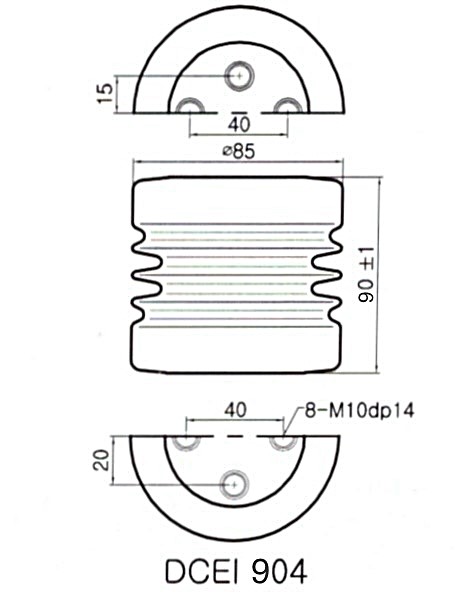

DCEI​ 904 85*90 EIH6A2N 7.2 kv 22 kv 60 kv 720 kg 2000 kg 125 mm
DCEI​ 095 72*95 JOIO-60 7.2 kv 22 kv 60 kv 530 kg 2000 kg 105 mm

*절연체 상부 위 50mm에 가해짐

  • EPOXY Resin 애자의 일반적 특성
  • 기계적 특성과 전기적 특성이 우수
  • 수배전반, 단로기, 차단기용 지지 애자
  • 수배전반과 각종기기를 소형화
  • 습기와 오염물질을 차단
  • 한국전기연구소개발시험필

 특고압용 (EPOXY 액상 재질)

형명 규격 공인 규격 정격전압 D.P.F 내전압 (1min) D.L.I 내전압  *굽힘하중(1min) 인장하중 연면거리
DCEI​ 110 90*110 EIJ10B4 12 kv 28 kv 75 kv 960 kg 2000 kg 170 mm
DCEI​ 145 90*145 EIG10A4 12 kv 28 kv 90 kv 600 kg 2000 kg 240 mm
DCEI​ 210-1 90*210 EIG20 B2 24 kv 50 kv 125 kv 600 kg 2000 kg 320 mm
DCEI​ 220 90*220 EIG20B4 24 kv 50 kv 125 kv 600 kg 2000 kg 330 mm
DCEI​ 280 90*280 EIG20A4 24 kv 70 kv 170 kv 600 kg 2000 kg 450 mm
DCEI​ 310 90*310 EIG30A4 36 kv 70 kv 170 kv 900 kg 2000 kg 510 mm

*절연체 상부 위 50mm에 가해짐

  • 더블부스바 사이 위치
  • 절연 및 온도 불연체강도가 강한 EPOXY 재질
  • 동부스바베크 대신 사용함으로 원가 절감에 탁월

 타원형 라이너

형명 규격 적용 홀
EON ES-06T 6T M10
EON ES-08T 8T M10
EON ES-10T 10T M10
EON ES-12T 12T M10

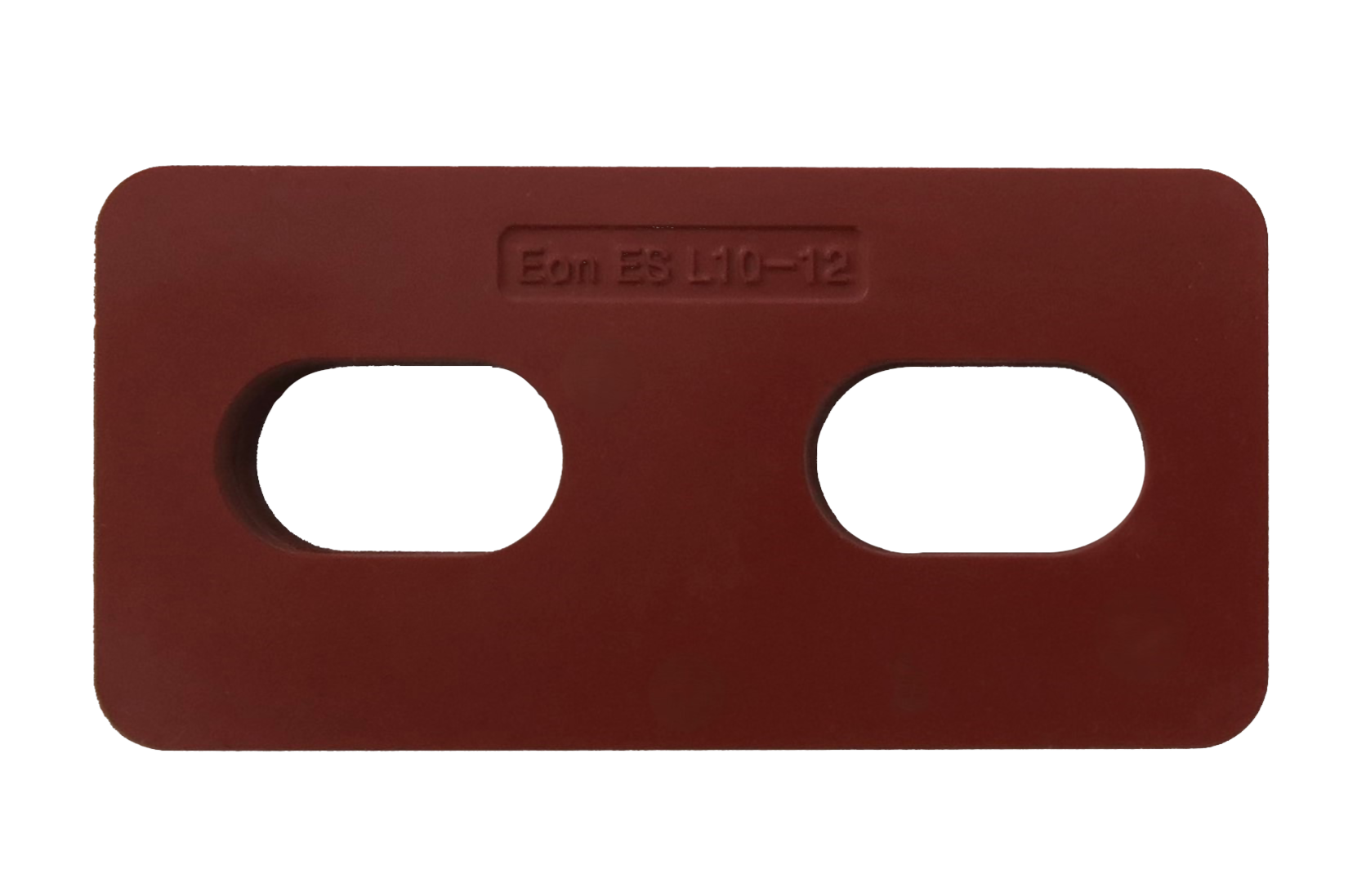

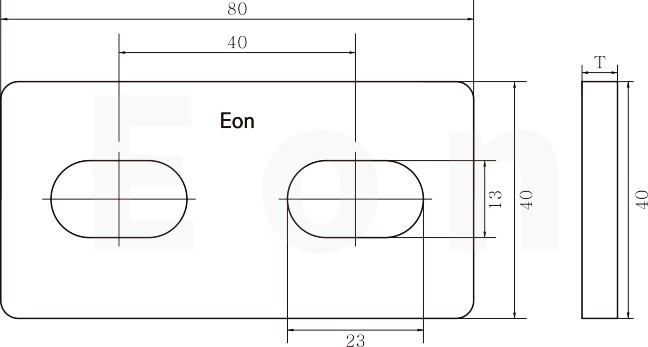

 직사각 라이너

형명 규격 적용 홀
EON ES L06-12 6T M10
EON ES L08-12 8T M10
EON ES L10-12 10T M10
EON ES L12-12 12T M10
