분전반 자재

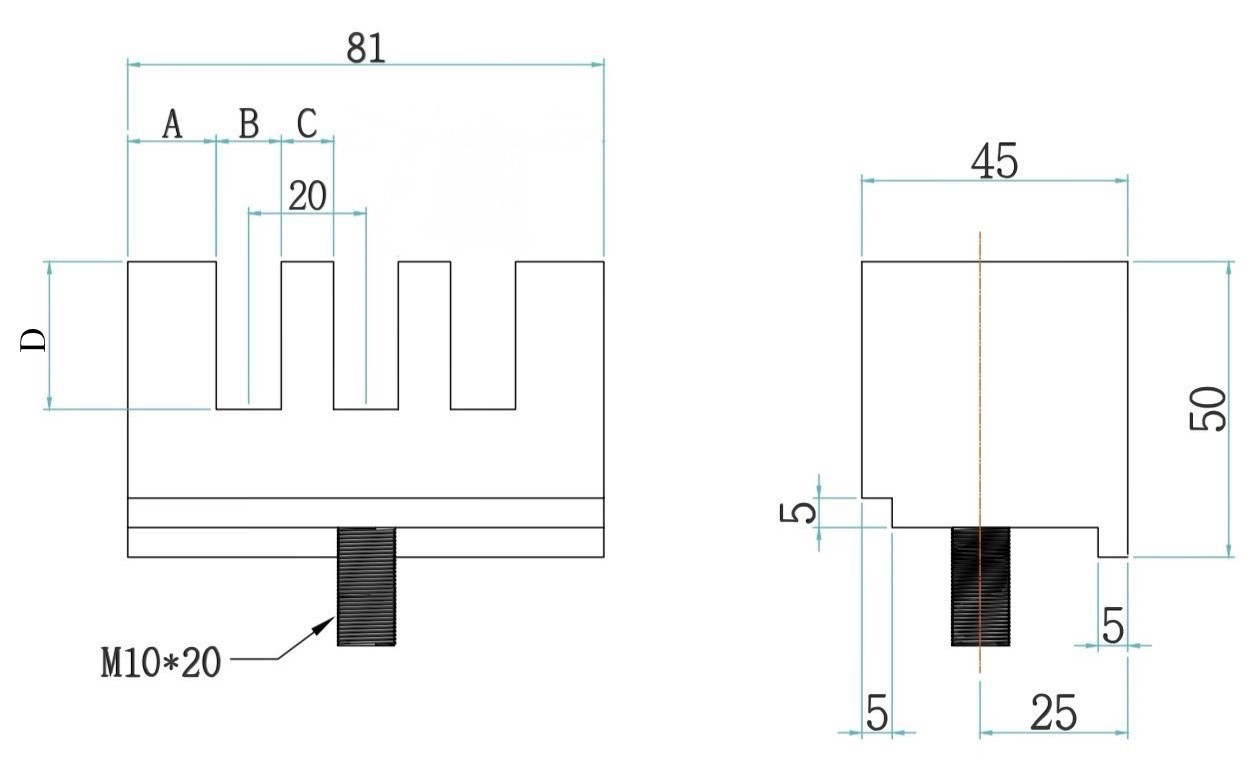

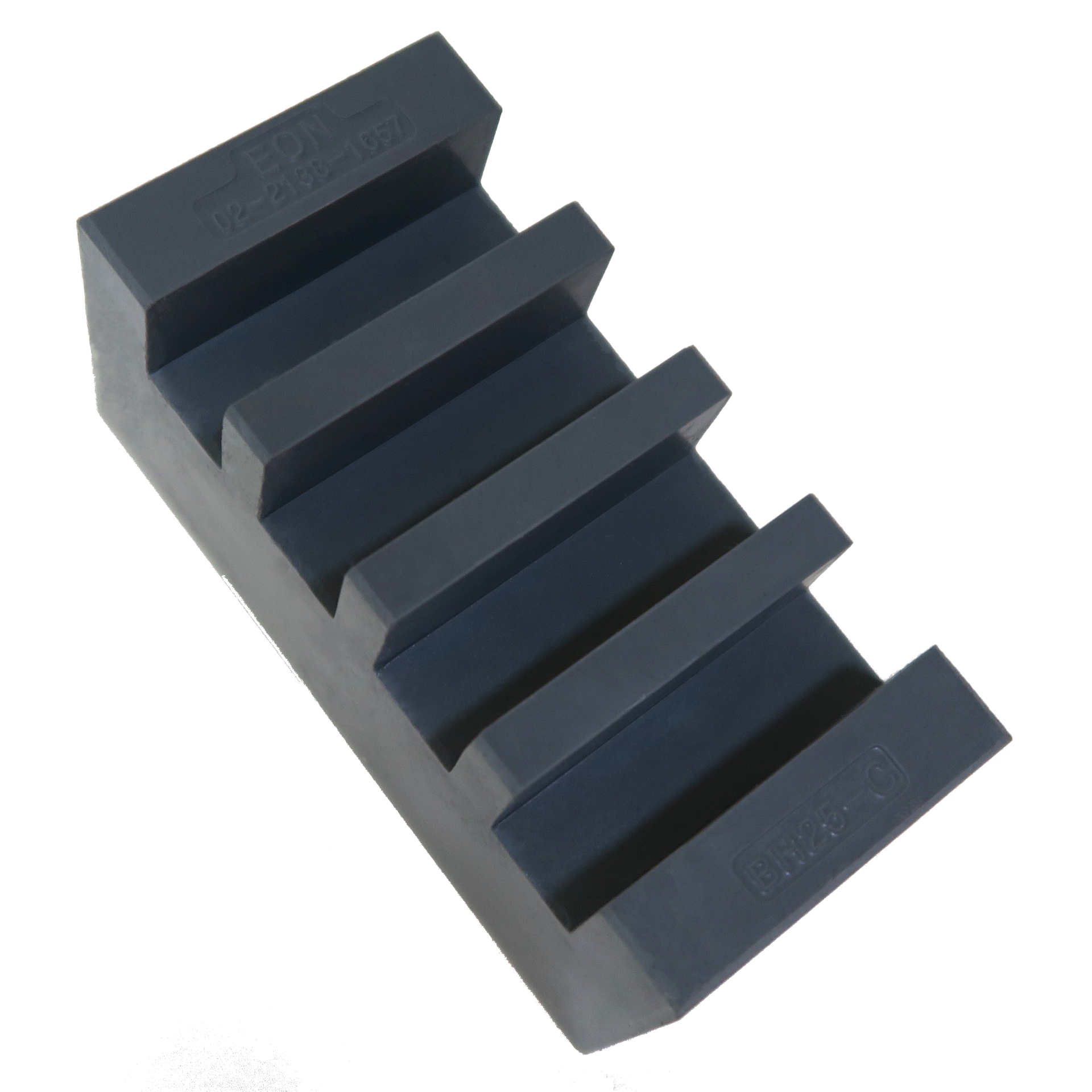

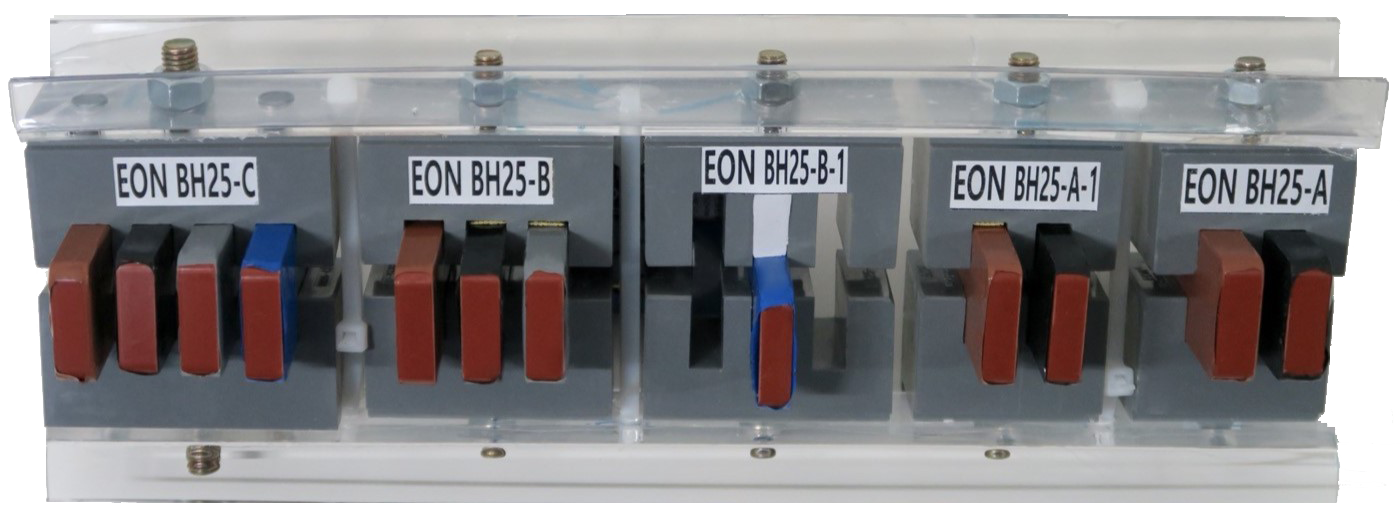

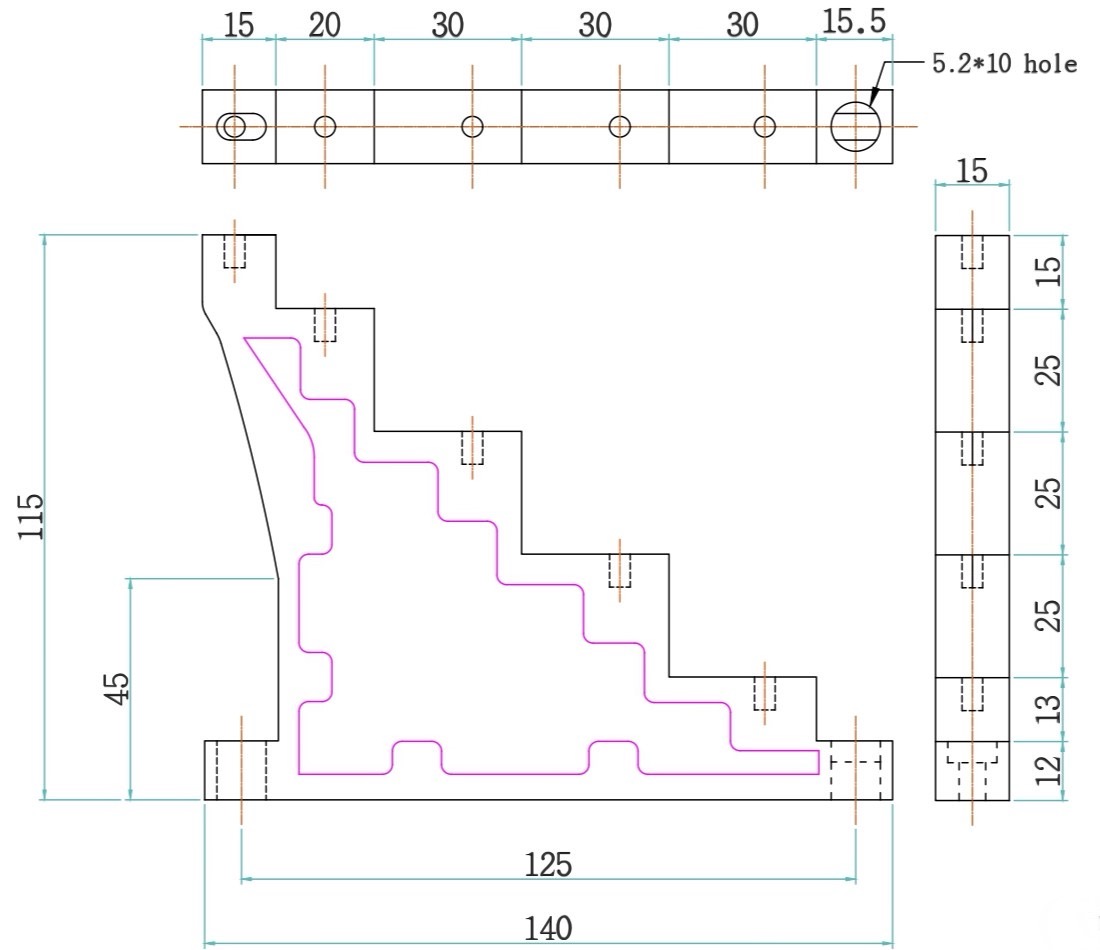

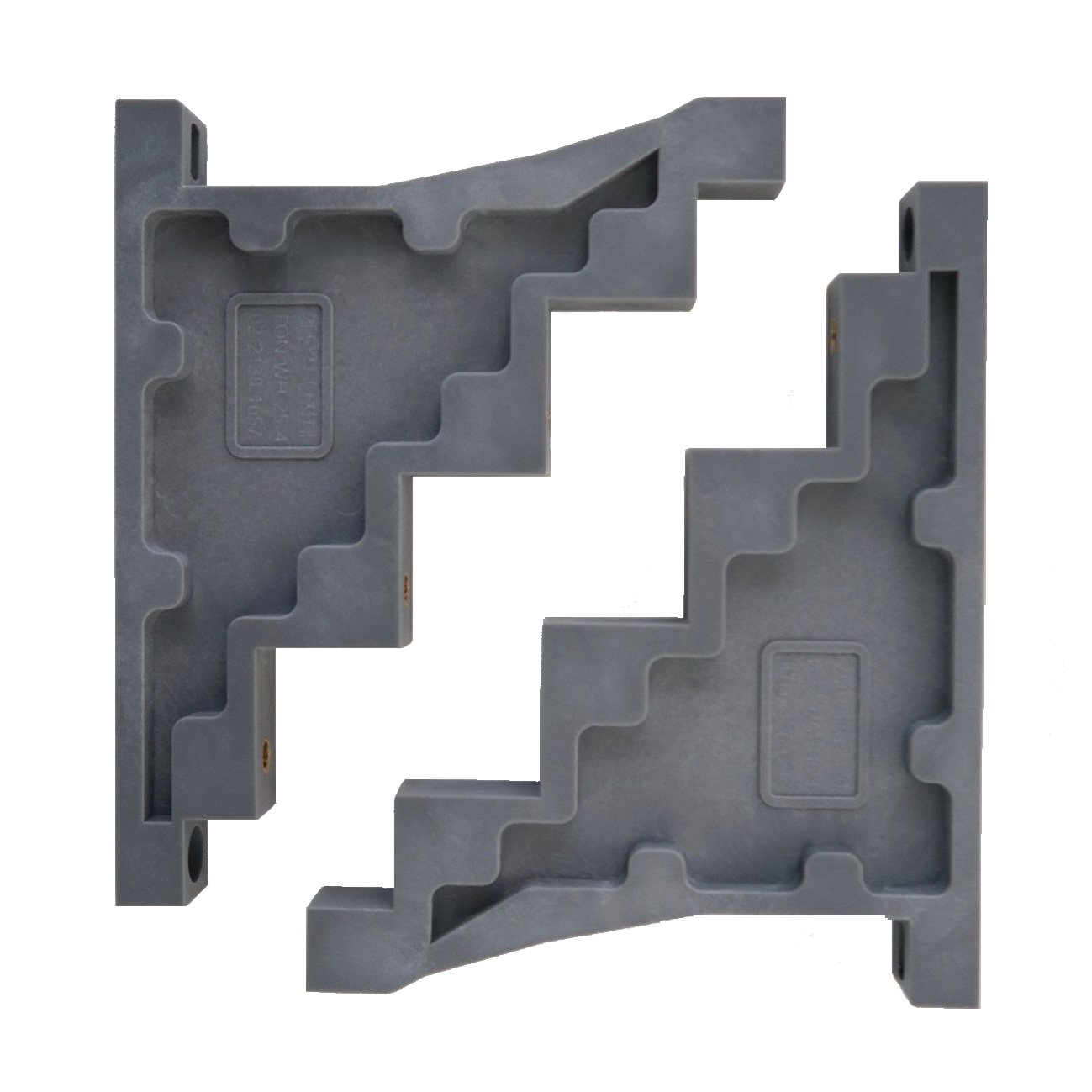

  • 수평 2중 모선 지지대
  • 각종 MCC 및 배전반에 기계적 특성, 굽힘하중, 인장 하중이 우수한 재질을 적용
  • 절연이 뛰어나며 비흡수성 재질을 사용하고 있어 전기적 특성이 우수

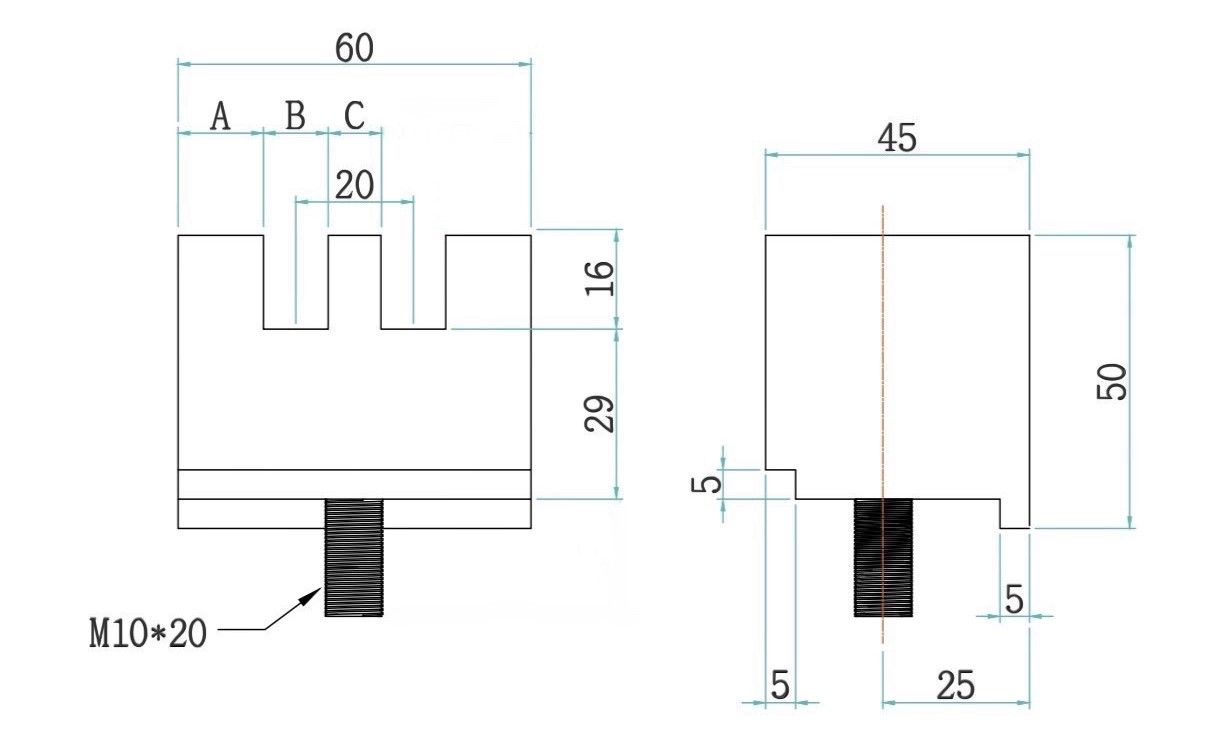

 2P

형명 부스바 두께 고압튜브 사용시 두께 A B C D
EON BH25-A 10 T 13 T 13.5 13 6.9 -
EON BH25-A-1 8 T 11.5 T 14.5 11 8.9 -

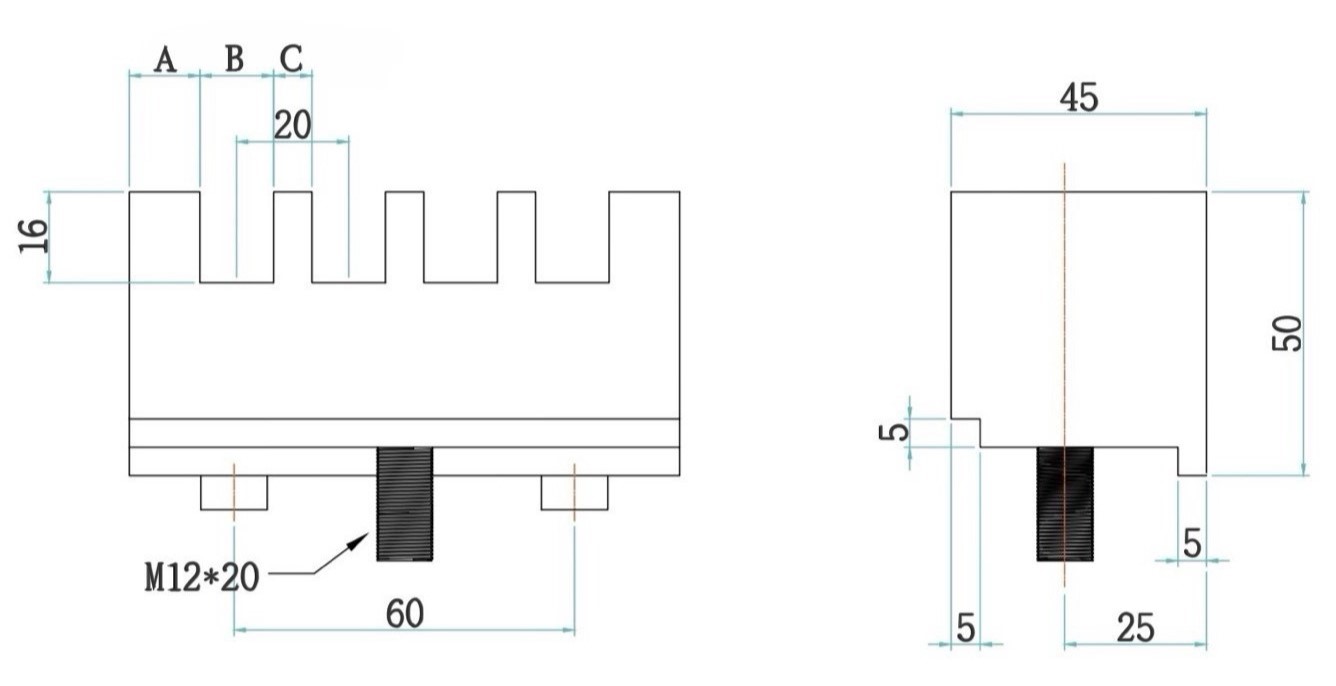

 3P

형명 부스바 두께 고압튜브 사용시 두께 A B C D
EON BH25-B 10 T 13 T 14 13 6.8 16
EON BH25-B-1 8 T 11.5 T 15 11 8.9 25

 4P

형명 부스바 두께 고압튜브 사용시 두께 A B C D
EON BH25-C 10 T 13 T 12 13 6.8 -

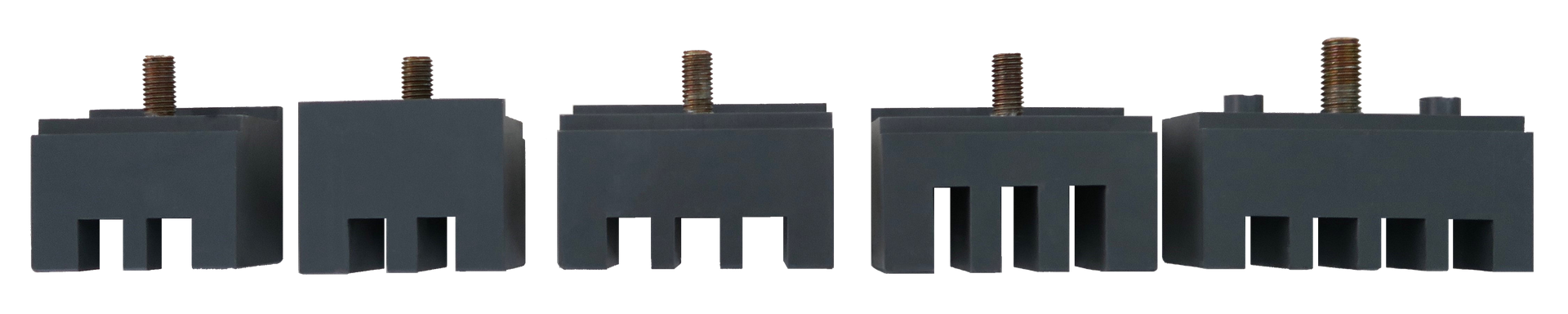

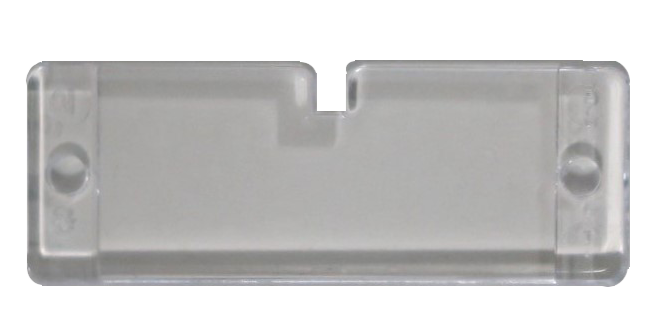

  • 절연 및 내열성이 우수한 폴리카보네이트 수지로 성형

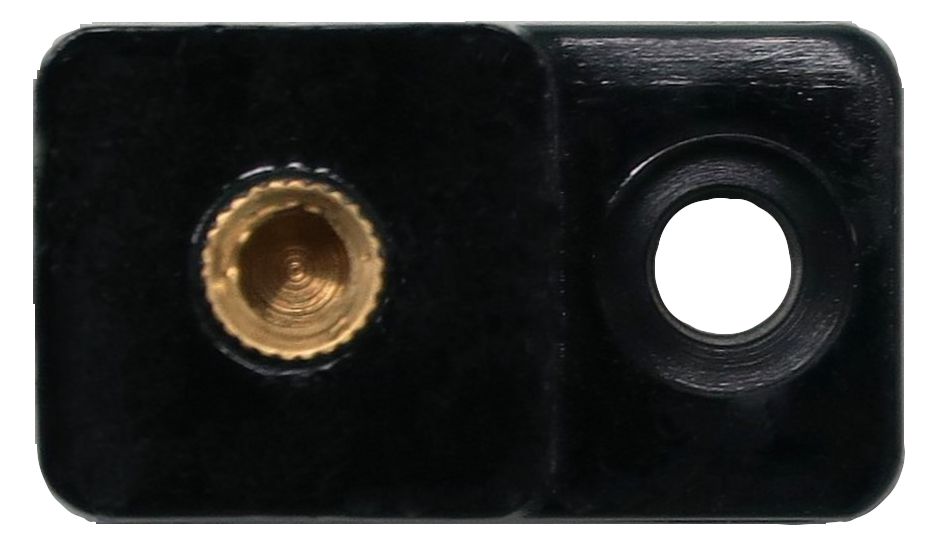

 1P

 2P

규격 A B C D E F G H
  1P 34
 19.5 20 17 7 M5 5Ø, 9.8Ø
  2P 50 50 21.5 15 27 25 24 M5 5Ø
  2P 100 60 21.5 20 27 30 24 M5 5Ø
  2P 200 68 21.5 23 27 35 24 M5 5Ø

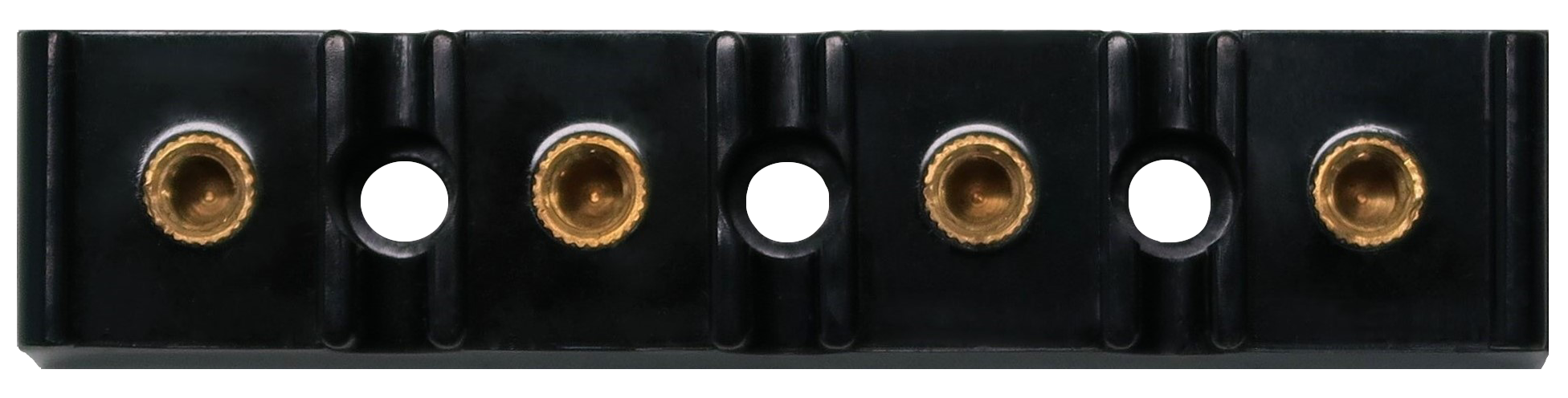

 4P

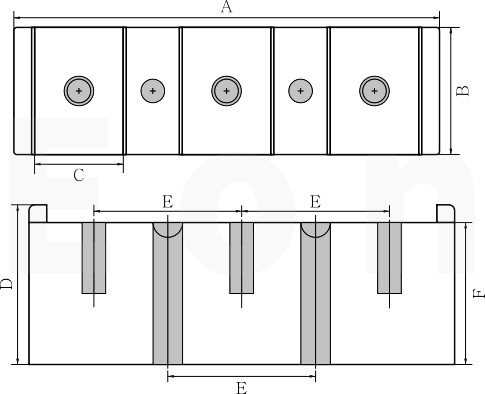

 3P

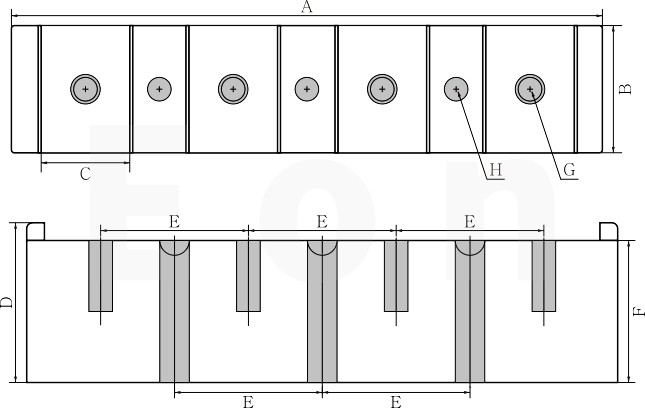

규격 A B C D E F G H
  3P 50 72 21.5 15 27 25 24 M5 5Ø
  ​3P 100 89 21.5 20 27 30 24 M5 5Ø
  3P 200 103 21.5 23 27 35 24 M5 6.5Ø
  3P 400 140 30 32 45 45 35 M8 6.5Ø
  3P 600 196 30 41 46.5 70 35 M8 5Ø
  4P 50 100 21.5 15 27 25 24 M5 5Ø
  4P 100 120 21.5 20 27 30 24 M5 5Ø
  4P 200 139 21.5 23 27 35 24 M5 5Ø
  4P 400 186 30 32 45 45 37 M8 6.5Ø
  4P 600 266 30 41 46.5 70 35 M8 6.5Ø

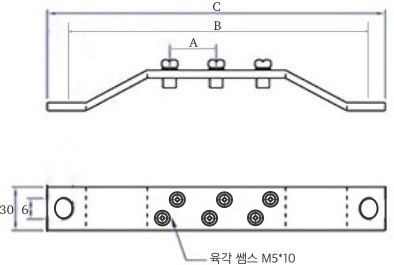

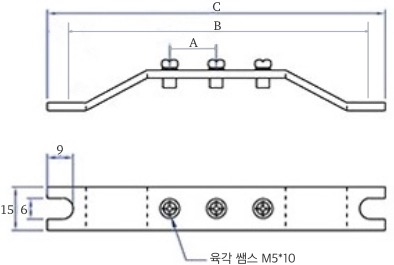

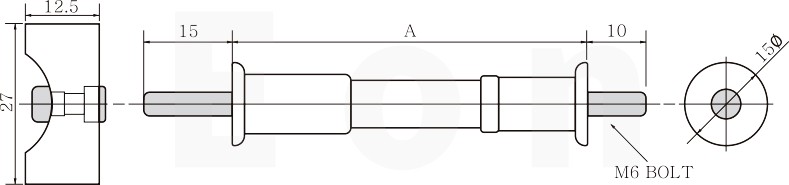

규격 간격(A) 용도 볼트
  60mm 60
 200A M6
  68mm 68 200A M6
  80mm 80 200A M6
  90mm 90 200A M6
  95mm 95 400A M6
103mm 103 400A M6
130mm 130 400A M6

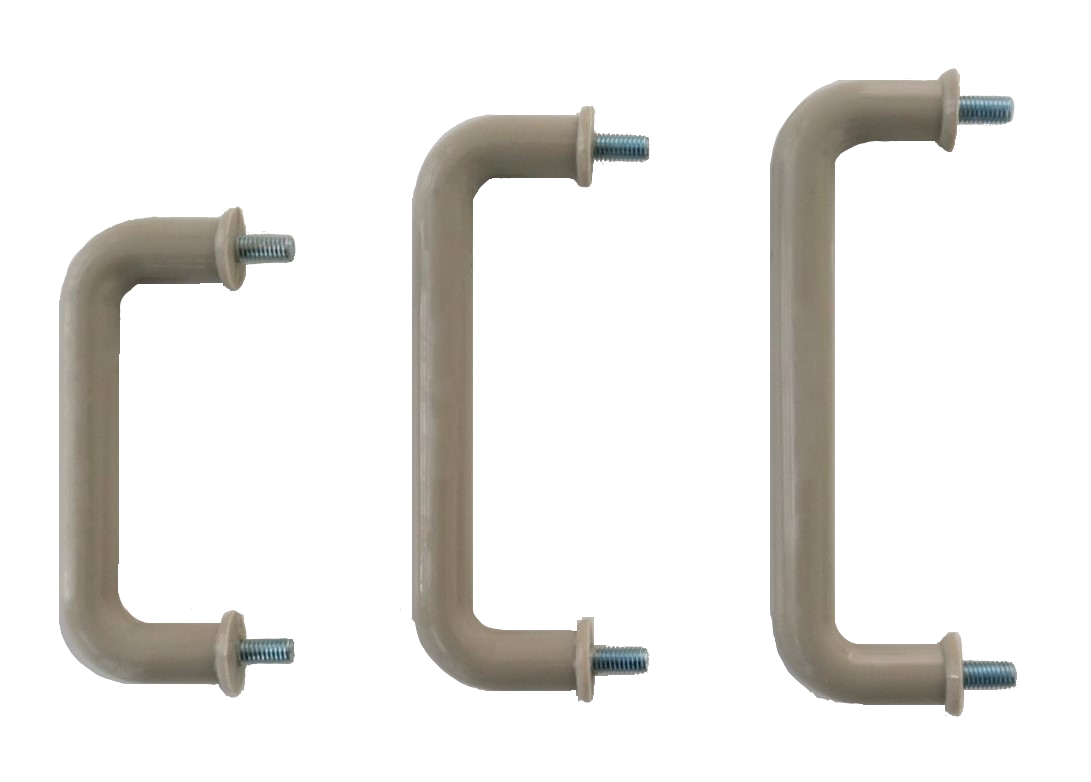

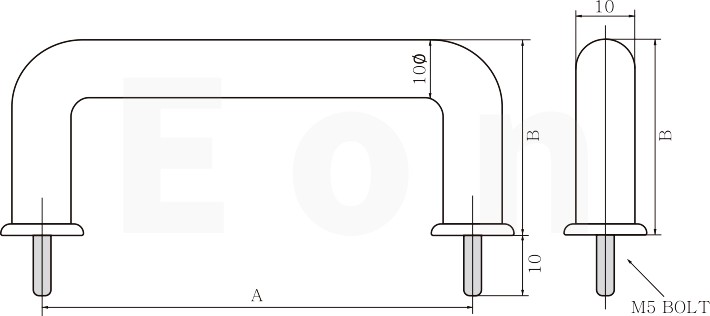

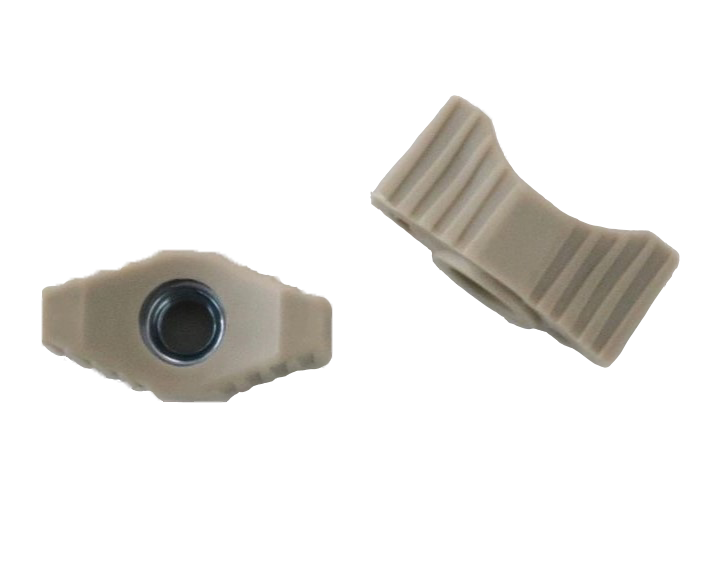

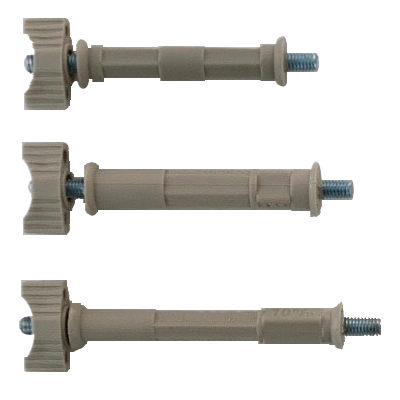

규격 간격(A) 높이(B) 손잡이 굵기 볼트
  75mm 73
 33
 10Ø M5
  95mm 93 33 10Ø M5
105mm 103 33 10Ø M5

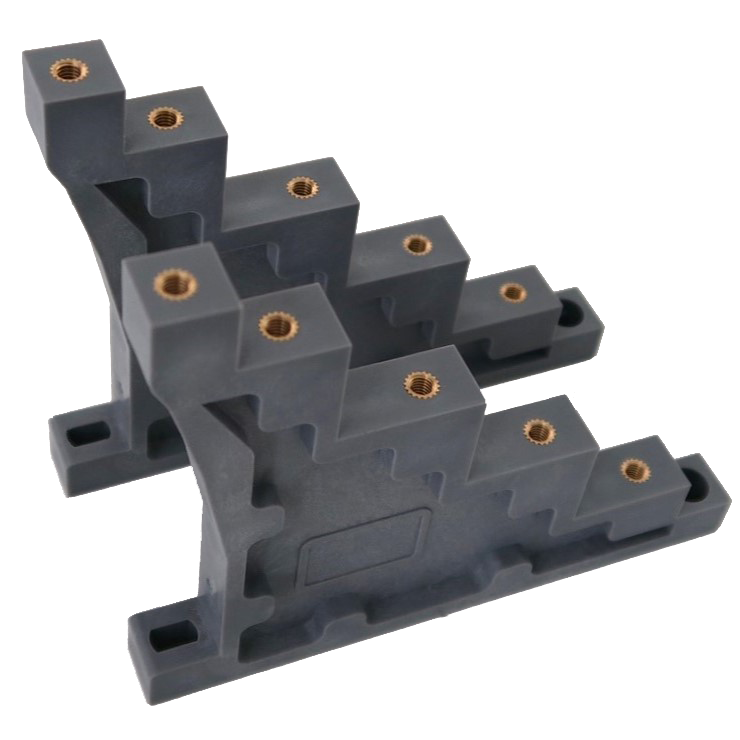

  • 내열성과 절연이 우수한 BMC 수지 재질
  • 전원 분배 단자 사용에 용이
형명 용도
EON WH25-4 200A 부스바 취부

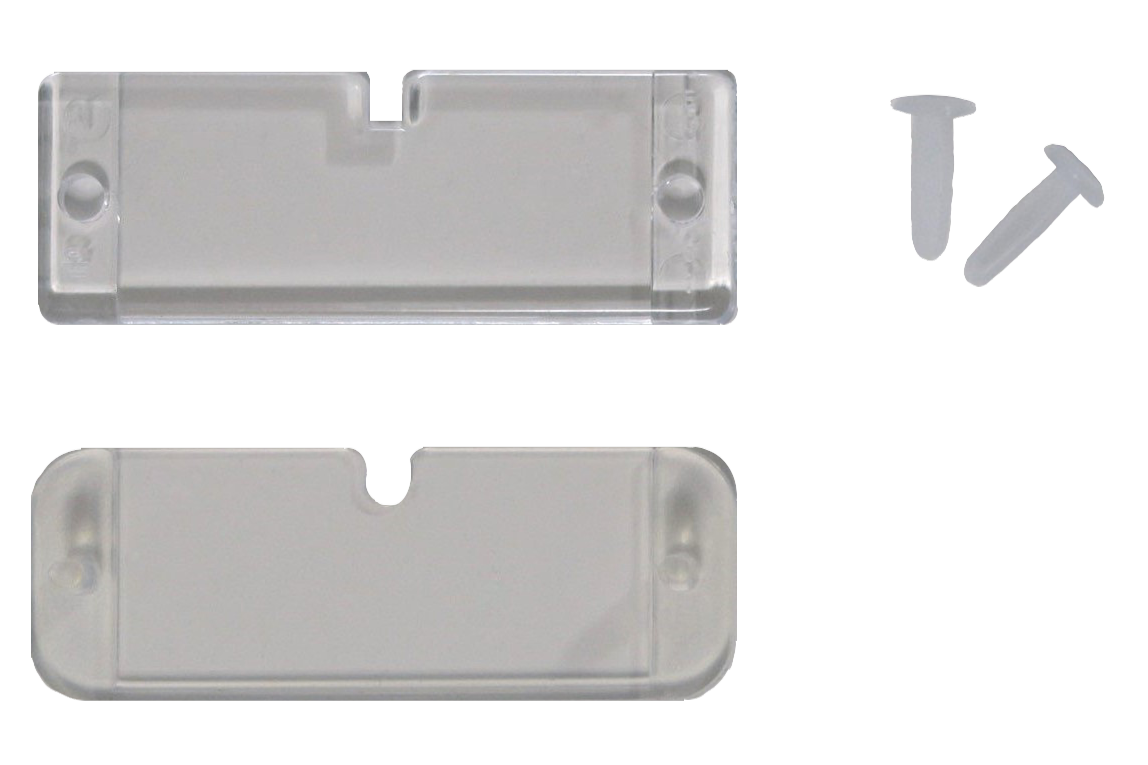

  • 열경화성 수지 재질로 변형이 없음

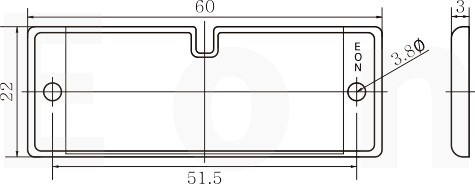

  • 아크릴 명판 (+핀) 과 일체형
형명 규격
EON 51 일체형 X

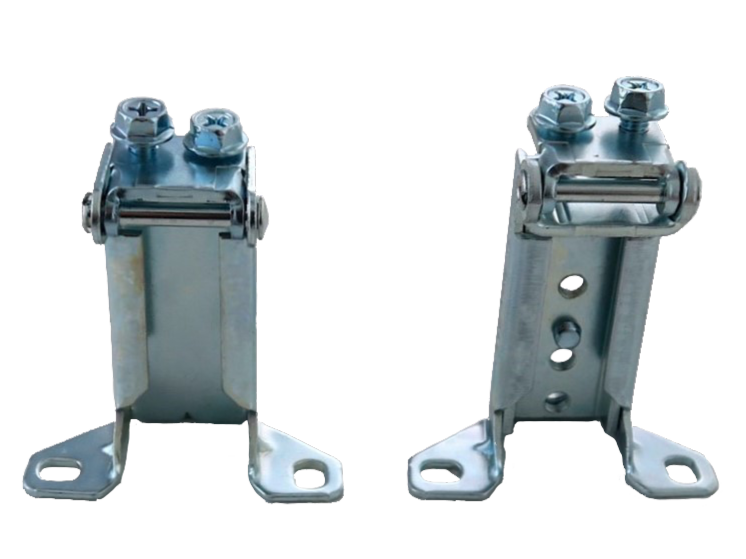

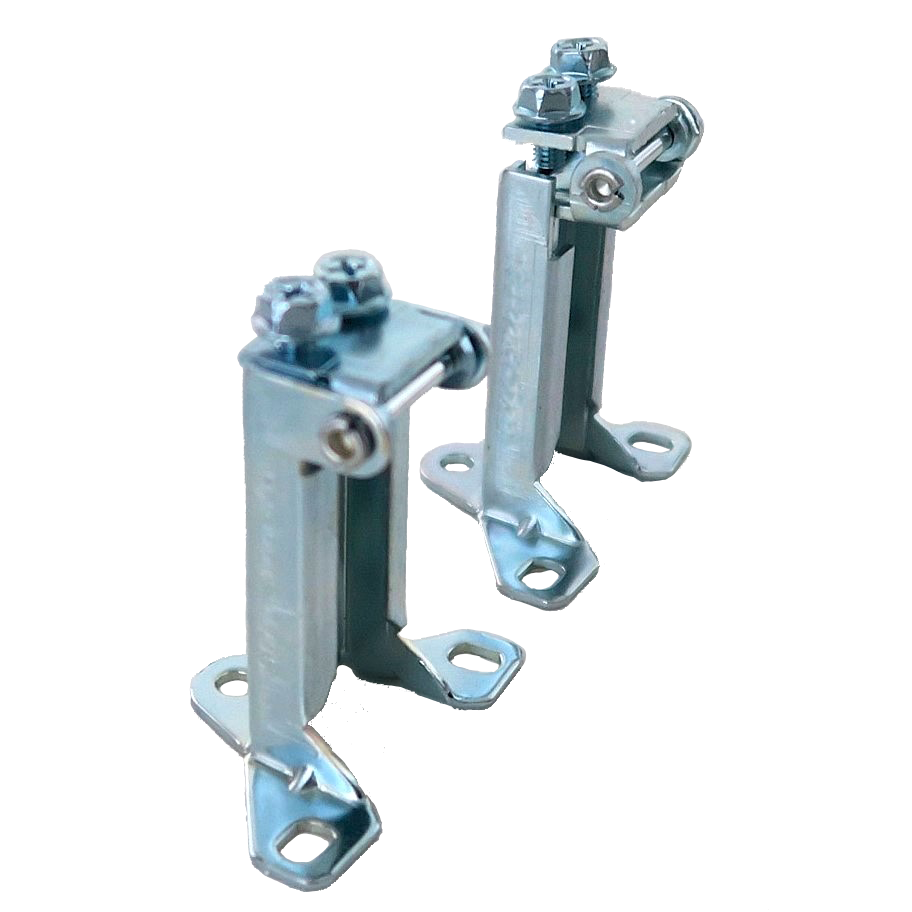

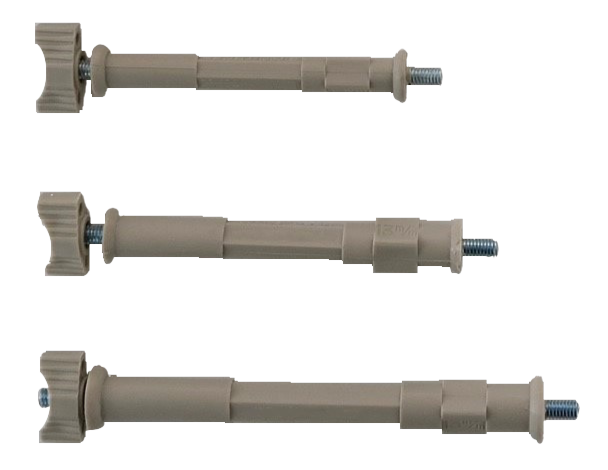

  • 열린 도어형으로 열림각도는 180도
  • 높이 조절 가능
규격 높이 (H)

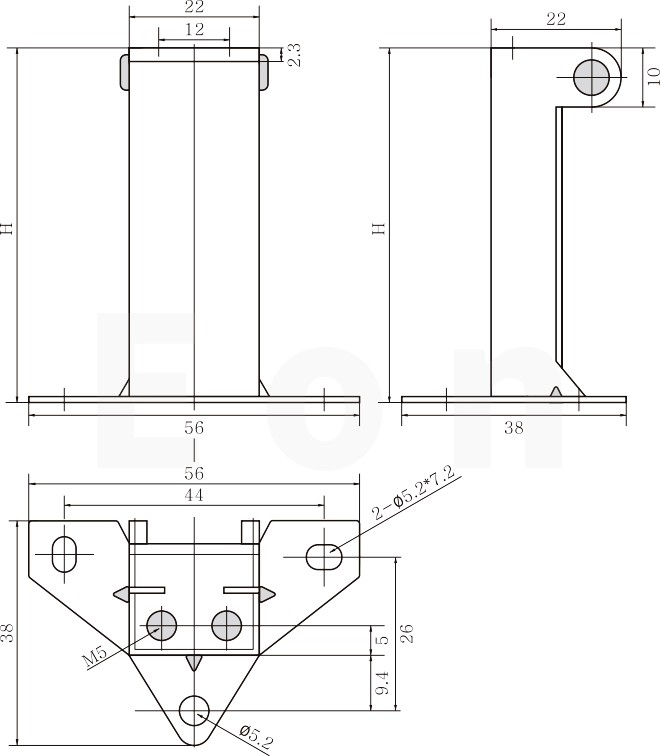

  60mm 최저 60, 최고 60 (고정형)

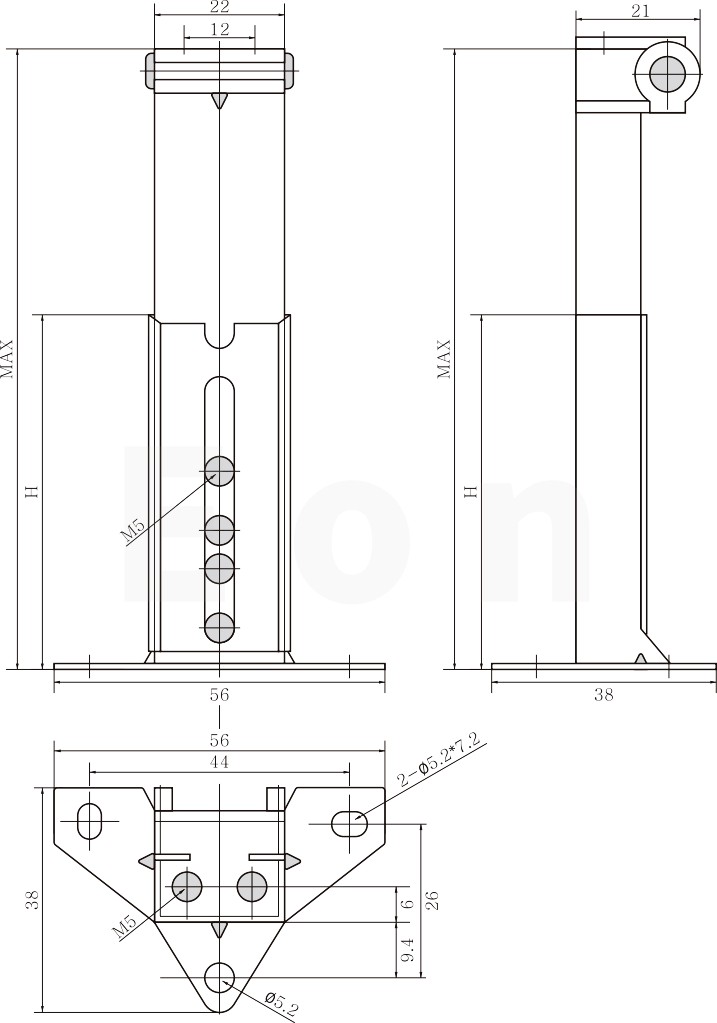

105mm 최저 60, 최고 105 (조절형)

 60mm (고정형)

 105mm (조절형)

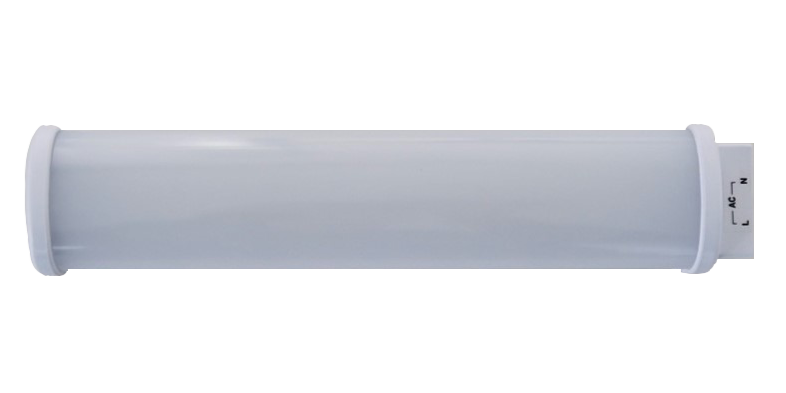

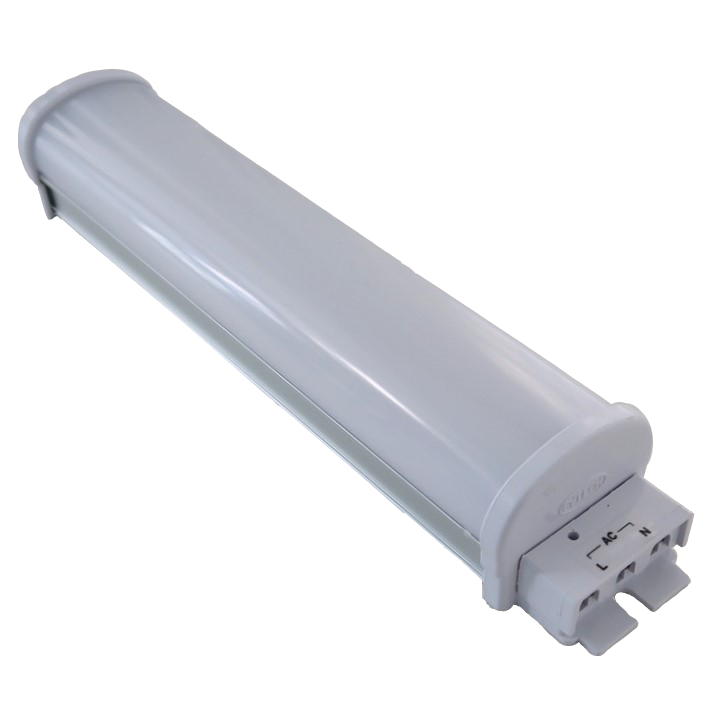

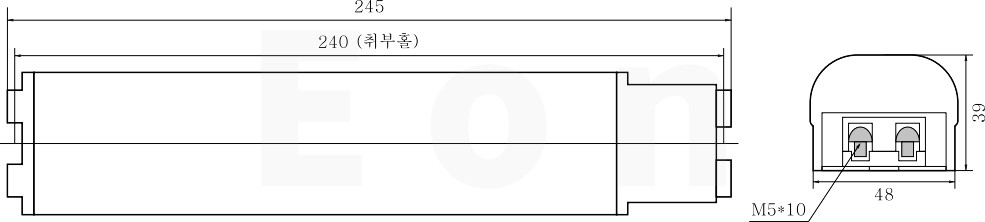

  • 수.배전반, 자동제어반 LED 등기구
  • 220/10W

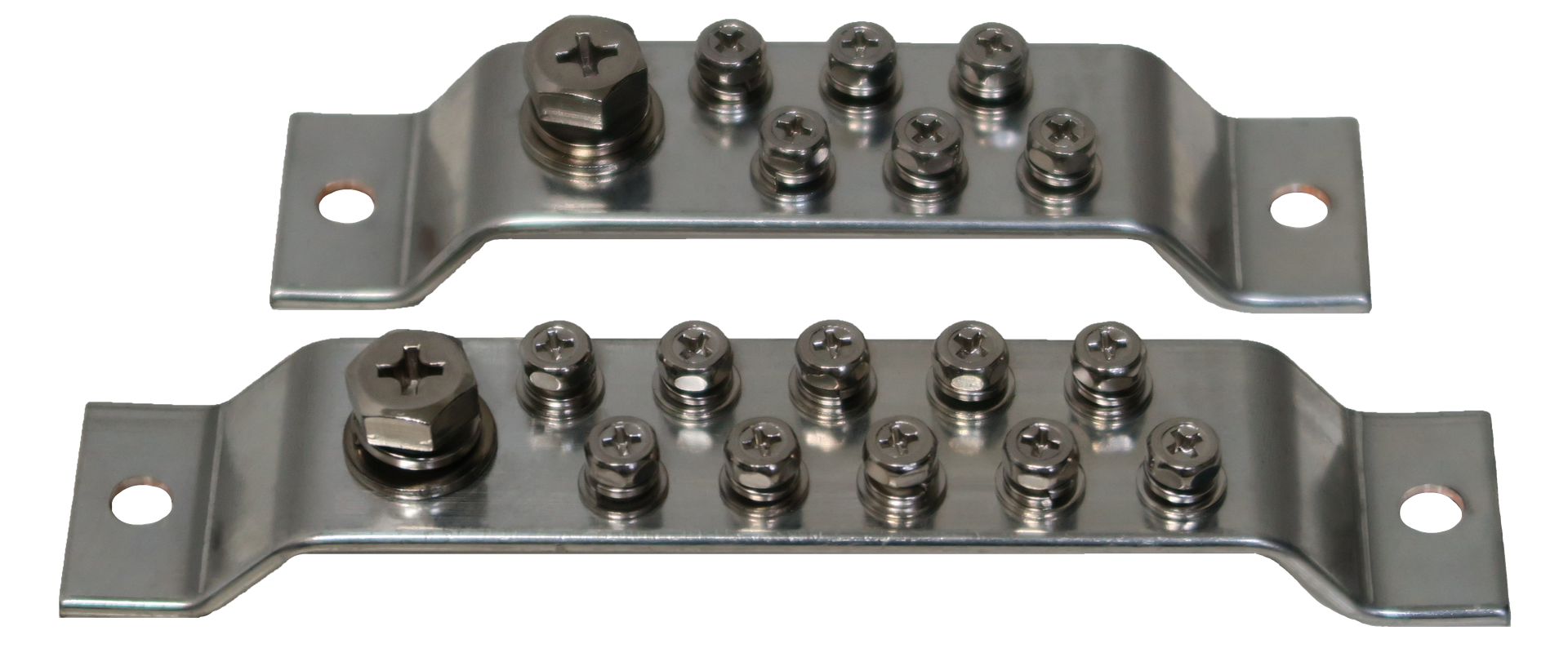

  • 전기설비 등의 접지 용도로 안전하게 사용
  • 99% 구리(Cu)로 제작. 무도금, 일반도금
  • 1,2열로 주문제작 가능

 1열 3T 15

 M5

A B C
  3P 15
 75
 88
  4P 15 90 103
  5P 15 105 118
  6P 15 120 133
  7P 15 135 148
  8P 15 150 163
  9P 15 165 178
10P 15 180 193
12P 15 210 223
15P 15 255 268
20P 15 330 343
25P 15 405 418

 2열 3T 30

 M8 1EA + M5

A B C
  6P 15 110 126
12P 15 156 171
20P 15 216 231

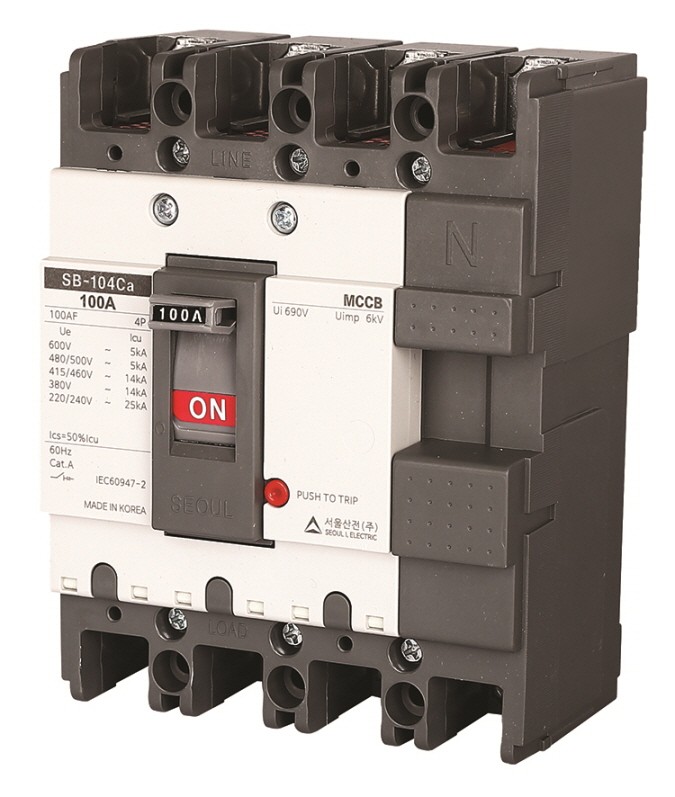

  • 서울산전 배선차단기(MCCB)와 누전차단기(ELCB)

SB-203S

프레임
3 : 30AF
5 : 50AF
10 : 100AF
20 : 225AF
40 : 400AF
60 : 600AF
80 : 800AF
100 : 1000AF
120 : 1200AF

-----------------         ----------------  -------  --------

극수
2 : 2극
3 : 3극
4 : 4극

주문 및 형식 예시)

형식
C : 경제형
Ca : 경제형
S : 표준형
H : 고차단형

제품명

배선차단기
(MCCB)
SBH, SK, SB

누전차단기
(ELCB)
SCH, SEH,
SKE, SBE

 MCCB 배선차단기

 ELCB 누전차단기
